鑄鋼電動蝶閥

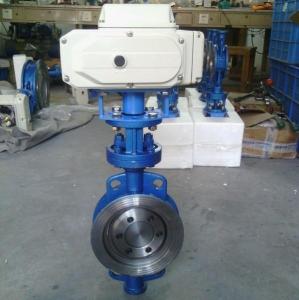

電動鑄鋼對夾蝶閥
[返回列表頁]
一、電動鑄鋼對夾蝶閥產品概述：
電動鑄鋼對夾蝶閥是由高精度電動執行器與對夾式蝶閥組成，執行器采用一體化結構，開關型有輸入AC220V電壓, 輸出無源觸點信號(或開關到位燈信號)，調節型有輸入（DC4-20mA或DC1-5V）的控制信號及單相電源即可控制運轉，電動對夾蝶閥具有功能強，體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。電動對夾蝶閥可廣泛應用于食品、環保、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控制系統中。
（1）設計新穎、合理、結構獨特，重量輕，啟閉迅速。
二、電動鑄鋼對夾蝶閥產品特點：
（2）密封件可以更換，密封性能可靠達到雙向密封零泄漏。
（3）密封材料耐老化、耐腐蝕，使用壽命長等特點。
（4）兩截式閥桿無銷連接，結構簡單緊湊，維修方便。
（5）閥座密封與靠背一體結構，減少閥座變形量。
（6）閥桿軸向定位裝置，增強密封性、減少閥門扭矩。
（7）可以任何位置安裝，維修方便。
三、電動鑄鋼對夾蝶閥主要技術參數及性能：
公稱通徑DN(mm)
50～1200
公稱壓力
PN0.6、1.6、2.5MPa
連接形式
對夾式
閥板形式
垂直板式
流量特性
近似快開型
動作范圍
0～90°
泄露量
按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差
±2.5%
回差
±2.5%
死區
1% (可調)
可調范圍
50:1
配置執行機構
可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
控制方式
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
四、電動鑄鋼對夾蝶閥執行器技術參數：
電源電壓
AC220/380V，50/60Hz
輸出力矩
50N·M～2000N·M
動作范圍
0～90° 0～360°
動作時間
15秒/30秒/60秒
保護裝置
過熱保護
環境溫度
-30°～60°
手動操作
同附帶手柄操作
限位
電氣、機械二重限位
防護等級
相當于IP-65
防爆等級
ExdII BT4；特殊要求可定制ExdII BT6
位置測量
可選裝開關或電位計
驅動電機
8W/E
進線接口
PE1/2″進線線鎖
歡迎您訪問我們的網站【http://www.51input.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服 務。電話：021-64162222
