D：這是代表閥門類型的代碼，具體來說，D代表的是蝶閥。
9：這個字母代表的是驅動裝置的類型，9代表的是電動驅動。
4：這個數字代表的是閥門的連接方式，4通常表示法蘭連接。
1：這個數字代表的是閥門結構形式，1在中線型蝶閥中代表的是中線結構。
X：這個字母或數字通常代表閥座材質，在這個型號中，X代表的是橡膠材質。
-：這個符號通常被視為分隔鍵，用于區分閥門的其他部分。
16：這個數字通常代表閥門的公稱壓力，16代表的壓力是1.6兆帕。

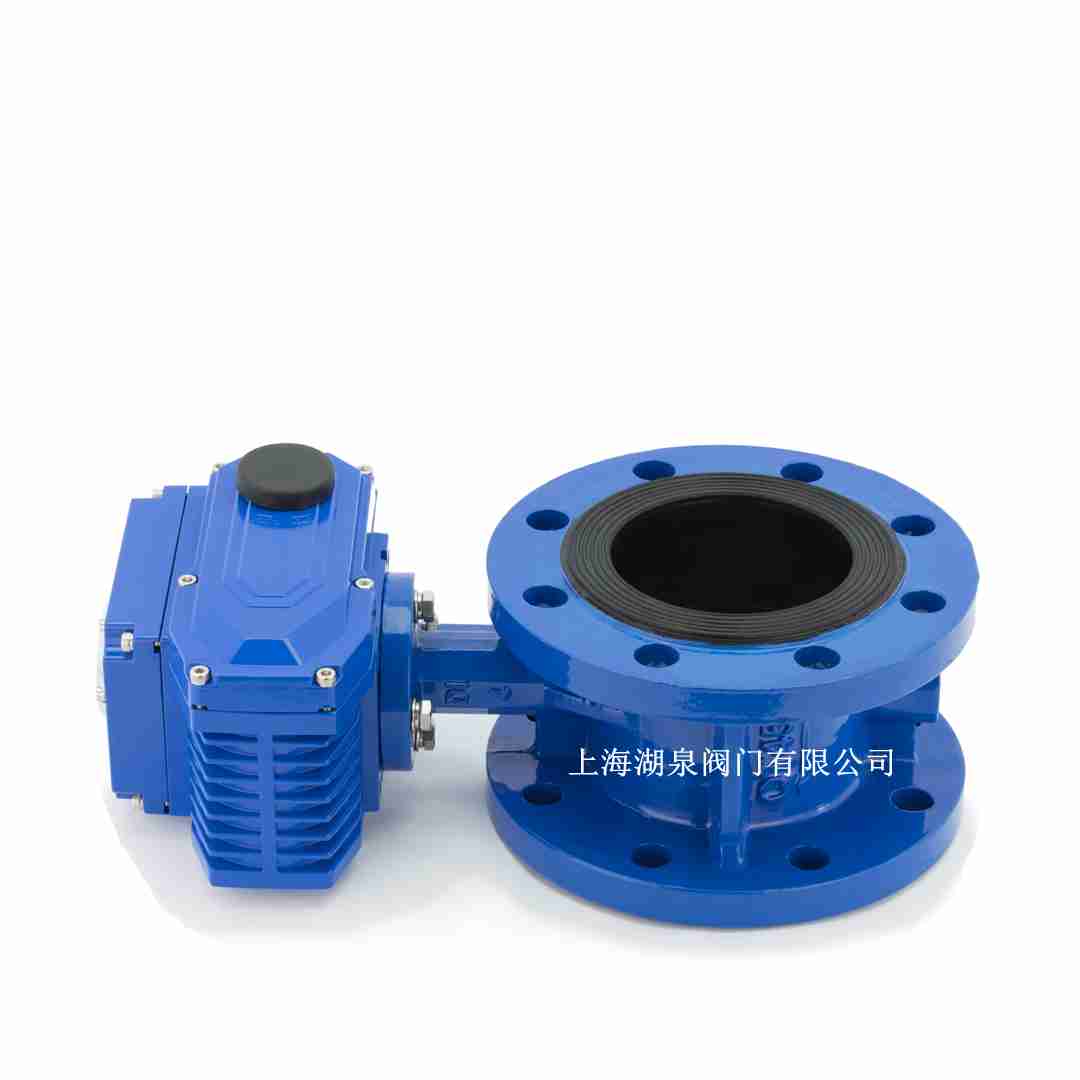

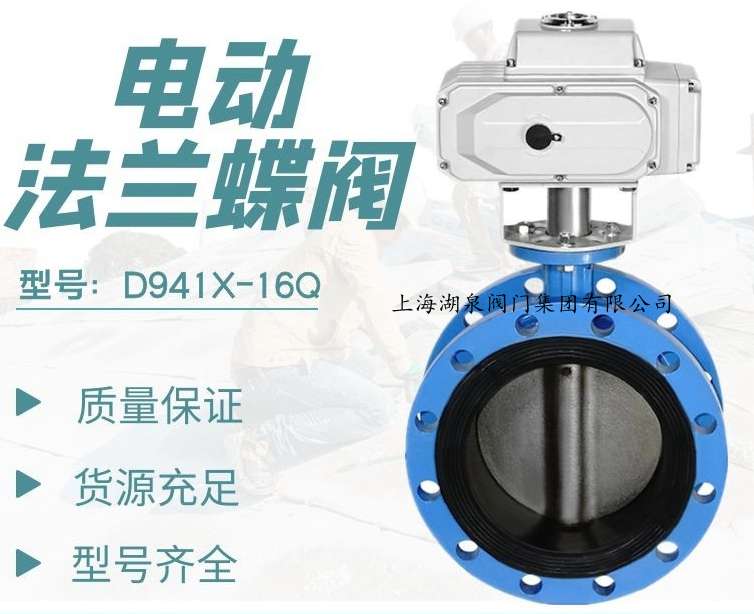

d941X電動法蘭蝶閥產品簡介: 電動軟密封蝶閥作為一種用來實現管路系統通斷及流量控制的部件,已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
|
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
|
密封圈 |
各種橡膠、聚四氟 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨O |
產品參數：
|
公稱通徑 |
DN（mm） |
501200 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
